概述

在日常生活及使用中，各種設備由內部電氣事故引起著火，造成傷害或財產損失的可能性始終存在。為了降低這種風險，設備應具備防火安全防護能力，且符合相應的標準。本文將依據IEC 62368-1:2014標準，對普通消費類電子產品的防火防護要求做簡單介紹。

01、外殼要求

IEC 62368-1 對產品的外殼要求：

- 電氣引起的著火主要有兩個方面，功率源PS和潛在引燃源PIS- 引起發熱的電能量源可以劃分為功率等級PS1，PS2，PS3- 在功率源內，PIS可能由斷開連接點或打開觸點時的電弧而引起(電弧性PIS)，或是由耗散功率大于15W的元器件而引起(電阻性PIS)

02、功率源PS

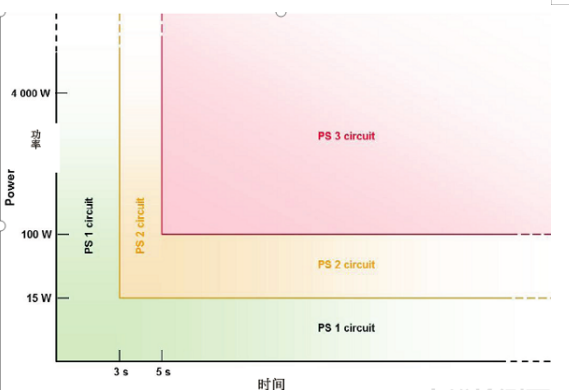

依據功率源PS分類等級要求，如圖36功率源分級示意圖

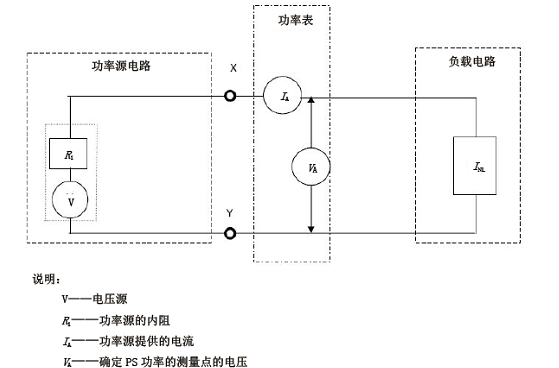

按照?qǐng)D35，最不利的功率源故障的功率測量：PS1：功率源在3秒后測量值不超過15W的電路PS2：功率源值超過PS1限值，和5秒后測量值不超過100W的電路PS3：功率源值超過PS2限值

03、潛在引燃源PIS

依據潛在引燃源PIS分級：

電弧性PIS具有特點：

斷開的導體或斷開的電氣觸點間的開路電壓(在3秒后測量)超過交流50V(峰值)或直流50V。電阻性PIS具有特點：

是PS2或PS3電路中，在正常工作30秒后測量，耗散功率大于15W；或在單一故障條件下，如果使用電子電路、控制器或PTC元件，在引入故障后立即測量，在30秒內功率超過100W；或在引入故障30秒后測量，可獲得功率超過15W。

04、安全防護要求

PS1電路

對于PS1電路，認為PS1電路不能提供導致材料達到引燃溫度的足夠的能量，不存在電弧性PIS和電阻性PIS，所以不需要附加安全防護。

PS2電路

控制PS2電路中的火焰蔓延，所需要附加安全防護的要求有：

1. PS2電路中的所有其他元器件安裝在V-1級材料或VTM-1級材料上；

2. 如果存在PIS引燃源，為了減小持續火焰燃燒或火焰蔓延的可能性，在PIS和可燃性材料之間最低限度的隔離要求可以利用距離隔離或使用防火擋板隔離來實現。如果防火擋板隔離，要求防火擋板距電弧性PIS的最小距離為13 mm，距電阻性PIS的最小距離為5mm，防火擋板阻燃等級要求至少是V-1；如果小于上述距離，則防火擋板材料阻燃等級為V-0，或者使用防火防護外殼材料等級為V-0作為安全防護。

PS3電路

控制PS3電路中的火焰蔓延，所需要附加安全防護的要求有：

1. PS3電路中的所有其他元器件安裝在V-1級材料或VTM-1級材料上；

2. 需要V-1級材料防火防護外殼，同時要求外殼距電弧性PIS的最小距離為13 mm，距電阻性PIS的最小距離為5mm，否則外殼材料等級要求達到V-0；

3. 對電弧性PIS或電阻性PIS采取隔離要求同PS2一致。

針對含有二次鋰離子電池的產品，除非電池組滿足PS1電路限值或設備符合PS2電路的附件安全防護要求，帶二次鋰電池組的產品也需具有防火防護外殼，該防火防護外殼可以是二次鋰電池組本身的或是包含二次鋰電池組的設備的外殼。
