射頻連接器的插拔壽命試驗方法
概述

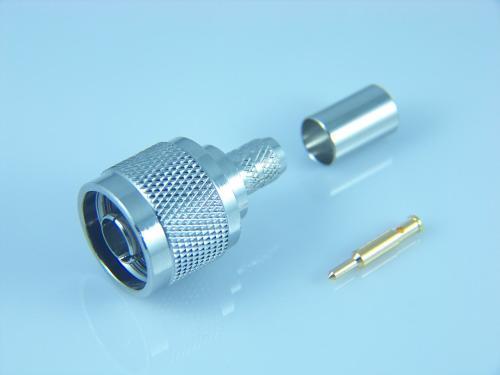

試驗對象是一條長度為1米，二端為Nm的RG223測試電纜組件（BXT P/N：RG223-03-03-1000A），被測的Nm接頭的螺套和外導體采用銅鍍?nèi)辖鸩牧希瑑?nèi)導體則采用鍍金黃銅。試驗是在以下條件下進行的：
1.試驗針對其中一端的Nm接口，與一個Nf連接器進行對接，采用扳手進行連接和拆卸。為了保證精度，采用了不銹鋼材料的Nf接頭，一般情況下，不銹鋼材料的連接器的壽命是1000次，這要比銅材高出整整一倍。
2.每插拔一次為一個循環，每100次插拔后測量一次電纜組件的插入損耗和被試驗端的接口的駐波，并記錄在2.2GHz頻率點上的數值。試驗共進行了2400次。
壽命試驗結果
最終測試結果見圖2和圖3，其中圖2（a）為電纜組件在2.2GHz時插入損耗隨著插拔次數的變化，圖2（b）為2.2GHz時駐波隨著插拔次數的變化。
圖中的紅色趨勢線說明，盡管實測值有些波動，電纜組件的插入損耗總是隨著接頭的磨損而變大；而駐波則無明顯的劣化現象，其典型值始終保持在1.07~1.09之間。

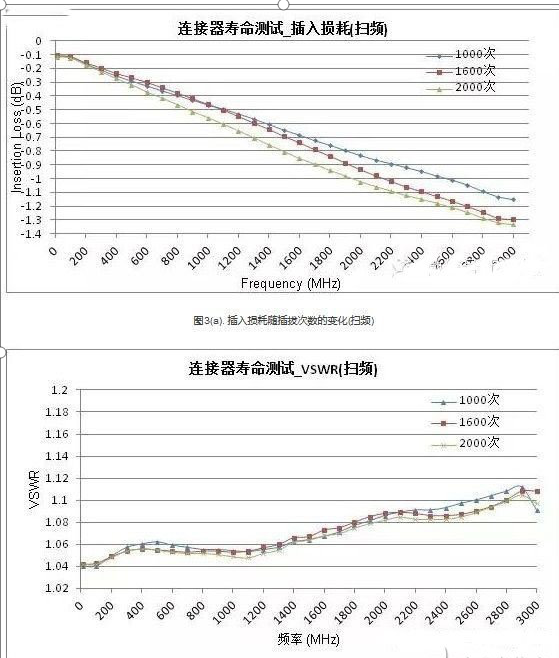

圖3是掃頻條件下的插入損耗和駐波變化，分別記錄了在插拔1000次，1600次和2000次情況下從10MHz-3GHz的指標。掃頻結果顯示在整個工作頻段內，其插入損耗和駐波的變化特征與點頻是一致的。
1.雖然上述試驗僅僅針對一只射頻連接器，但是從試驗結果依然可以得出一些參考結論：
2.正常使用前提下，射頻連接器的壽命將會大大超過500次的標準值；在整個頻段內，沒有發現某個頻點有插入損耗和駐波的跳變現象。
3.射頻連接器的插入損耗值隨著機械磨損而逐漸增加；而駐波則幾乎沒有變化；從過程看，似乎沒有一個明顯的失效點，所以在生產線上，如果沒有發現電纜的明顯故障，應建立強制報廢制度，以保證測試指標
