高壓輸電需要防燃燒，日常生活中的電路、電纜等也需要加強整體的阻燃性，來保證日常生活的電路安全。

 電線一般采用塑料來對電路進行絕緣，但是塑料是很容易燃燒。因此，想要保證電路的安全就需要使用復合性材料。一般情況下，大部分電線電纜廠都會添加三氧化二銻來增強材料的阻燃性。

 三氧化二銻屬于添加型阻燃材料，自身并沒有抗燃燒的性質，需要和鹵化物共同存在的情況下產生一定的協同效果，增強材料的抗燃燒性。在鹵化物和三氧化二銻共同存在的時候會發生反應生成鹵化銻和鹵氧化銻（SbCl3和SbOCl）等可揮發性氣體，這些氣體就有隔絕氧氣的作用，可以有效減少材料周圍的氧含量。在隔絕氧氣后，就不會再發生燃燒的現象了。

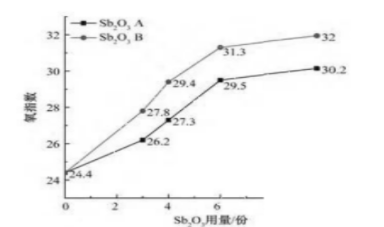

然而，并不是電纜材料中三氧化二銻的含量越高就越好，在符合正常的標準后還是要考慮成本的。電纜的抗燃燒性通常用氧指數來表現，氧指數越高就說明抗燃燒性越高，上面圖像就是兩種三氧化二銻的含量與氧指數的關系圖，當三氧化二銻到一定含量之后氧指數增長就已經減緩，因此考慮成本的前提下，可以適當調整三氧化二銻的含量。

 上面有二根線條，同樣是添加三氧化二銻，但是圖線的氧化指數卻不同，這是因為不同的廠家的三氧化二銻成分不同，因此造成的效果也不相同。

 鹵素的危害

 根據許多科學研究顯示，鹵素系阻燃劑已經成為日常環境中到處擴散的污染物，且對于環境與人類的威脅日益升高。

 無鹵測試-而制造、循環回收、或拋棄家電及其它消費性產品的行為，則是造成這些污染物釋放到環境的主要途徑。為保護環境，某些鹵素系阻燃劑已經不能使用在電器產品和房屋建材的塑料材料部份 (此泛指塑料的表面/外殼)。塑料材料中禁用鹵素系阻燃劑的原因是此種阻燃劑無法回收使用，而且在燃燒與加熱過程中會釋放有害物質，威脅到人類身體的健康、環境和下一代子孫。

 在塑料等聚合物產品中添加鹵素用以提高燃點，優點是燃點比普通聚合物高，燃點大概在300度，燃燒時會散發出鹵化物氣體，無鹵報告，并迅速吸收氧氣，從而使火熄滅。但是缺點是散發出的氯氣濃度較高時，會引起能見度下降，導致人員無法識別逃生路徑，同時氯氣具有很強的毒性，影響到人的呼吸系統。此外，含鹵聚合物燃燒時放出的鹵素氣體在與水蒸氣結合時，會生成腐蝕性有害氣體鹵化氫，對設備以及建筑等會造成腐蝕。
