腐蝕試驗主要是檢測金屬或其他材料因與環(huán)境發(fā)生相互作用而引起的化學(xué)或物理(或機(jī)械)－化學(xué)損傷過程的材料試驗。 腐蝕試驗是掌握材料與環(huán)境所構(gòu)成的腐蝕體系的特性，了解腐蝕機(jī)制，從而對腐蝕過程進(jìn)行控制的重要手段。

測試目的

①在給定環(huán)境中確定各種防蝕措施的適應(yīng)性、最佳選擇、質(zhì)量控制途徑和預(yù)計采取這些措施后構(gòu)件的服役壽命；

②評價材料的耐蝕性能；

③確定環(huán)境的侵蝕性，研究環(huán)境中雜質(zhì)、添加劑等對腐蝕速度、腐蝕形態(tài)的作用；

④研究腐蝕產(chǎn)物對環(huán)境的污染作用；

⑤在分析構(gòu)件失效原因時作再現(xiàn)性試驗；

⑥研究腐蝕機(jī)制。

試驗方法：

材料的耐蝕性能并不是一種可脫離所處環(huán)境來研究的特性，而是與環(huán)境的成分、溫度、輻照、流體的流速等化學(xué)、物理、機(jī)械等因素密切相關(guān)的。因此，在腐蝕試驗中必須注意試驗體系與實際工作條件盡可能有良好的一致性。為比較材料的耐蝕性能，常需要制訂標(biāo)準(zhǔn)試驗方法來概括可能的工作條件。然而，由于實際腐蝕體系的復(fù)雜性，這種方法只能近似和相對地比較所得結(jié)果。按腐蝕試驗與實際工作條件接近的程度或試驗場合的不同，試驗方法可分為實驗室試驗、現(xiàn)場掛片試驗和實物運轉(zhuǎn)試驗3類。

實驗室試驗

優(yōu)點是可孤立地研究某一因素的作用或幾個因素的共同作用。為縮短試驗周期，常在不改變實際腐蝕機(jī)制的前提下強(qiáng)化試驗條件，進(jìn)行加速腐蝕試驗。

現(xiàn)場掛片試驗

優(yōu)點是在實際環(huán)境中進(jìn)行試驗，結(jié)果更具有代表性；缺點是試驗周期長，并且很難按需要來改變試驗條件。

鹽溶液制備方法

鹽溶液應(yīng)通過把5+/-1質(zhì)量份氯化鈉溶解到95份水中來制備，水全都必須符合D 1193 試劑水規(guī)格中Ⅳ型水的要求（鈉離子可以不管，只要氯離子含量在本規(guī)程范圍內(nèi)就行）。應(yīng)注意鹽的化學(xué)成分。使用的鹽應(yīng)為氯化鈉，其中雜質(zhì)總含量不得超過0.3% (質(zhì)量)。除氯離子外的其它鹵素離子（溴離子，氟離子，和碘離子）的含量應(yīng)低于鹽含量的0.1% （質(zhì)量）。銅離子含量應(yīng)低于0.3 ppm （質(zhì)量）。不得使用含防結(jié)塊劑的氯化鈉，因為防結(jié)塊劑會起抗腐蝕劑作用。表1列出了鹽中雜質(zhì)的最高允許含量。在買賣雙方協(xié)議的基礎(chǔ)上，可要求對上述化學(xué)組成中未做規(guī)定的元素或化合物進(jìn)行分析，確定最高允許含量。

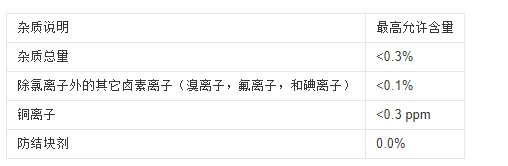

表1 氯化鈉中雜質(zhì)的最高允許含量A,B

A: 為配制已知質(zhì)量份水的5%鹽溶液，可用以下通式計算所需鹽的質(zhì)量：0.053x水的質(zhì)量=所需氯化鈉的質(zhì)量水的質(zhì)量是每一毫升一克。

為計算配制1升5%鹽溶液所需的鹽的質(zhì)量（以克為單位），可用1,000 g (35.27 oz.,一升水的質(zhì)量)x0.053。該公式產(chǎn)生的結(jié)果是：為配制5%（質(zhì)量）鹽溶液，每升水中需要加入53 g (1.87 oz.) NaCl。

上面采用的氯化鈉系數(shù) 0.053 是由下述過程推導(dǎo)出來的：1,000 g (一滿升水的質(zhì)量)除以0.95 (水只占混合液總質(zhì)量的95%)，得1,053 g.。這1,053 g.是含有5%氯化鈉的一升水的總質(zhì)量。1,053 g減去一升水的原重量：1,000 g得氯化鈉的重量：53 g。氯化鈉總量：53 g除以水的原質(zhì)量：1,000 g即得氯化鈉系數(shù)：0.053。

例如：要配制相當(dāng)于200升（52.83 gal）的5%氯化鈉溶液，可把10.6 kg (23.37 lb) 氯化鈉混入200升（52.83 gal）水中。200 L水重量為：200,000g 。200,000g水x 0.053 （氯化鈉系數(shù)）=10,600g氯化鈉，即：10.6 kg氯化鈉。

B：為確保配制溶液時達(dá)到適宜的鹽濃度，建議用鹽度測定儀或比重計來檢查該溶液。在用鹽度測定儀時，25℃ (77℉)測量值為：4%----6%。在用比重計時，25℃ (77℉)測量值為：1.0255-1.0440。

8.2 鹽溶液的pH值被規(guī)定為：在35℃（95℉）霧化時，匯集起來的溶液pH值范圍應(yīng)為：6.5----7.2 ( 注釋3)。霧化前的溶液不得有固態(tài)懸浮物（注釋4）。pH值測定應(yīng)按測試方法E 70的規(guī)定用對pH值敏感的適宜玻璃電極，參比電極，及pH計在25℃ (77℉)進(jìn)行。

注釋3：溫度會影響在室溫下由二氧化碳飽和水制備的鹽溶液的pH值，因此可用以下三種方法來調(diào)整pH值：

（1） 當(dāng)鹽溶液在室溫下被調(diào)整pH值，而在35℃（95℉）霧化時，由于二氧化碳在較高溫度下會揮發(fā)，損失，匯集溶液的pH值將比原溶液的高。因此，當(dāng)鹽溶液在室溫下被調(diào)整pH值時，有必要將其調(diào)整到6.5以下，這樣在35℃（95℉）霧化后匯集的溶液pH值將能滿足6.5---7.2這一要求。可取在室溫下制備的大約50 mL鹽溶液樣品，使之輕微沸騰30秒，冷卻后測定pH值。當(dāng)按本方法把鹽溶液的pH值調(diào)整到6.5---7.2時，在35℃（95℉）霧化后匯集的溶液pH值仍將在此范圍內(nèi)。

（2） 把鹽溶液加熱至沸騰后冷卻到35℃（95℉）并維持在35℃（95℉）約48小時，然后調(diào)整pH值。這樣產(chǎn)生的溶液在35℃（95℉）霧化，其pH值不會有多大變化。

（3） 把水加熱，用熱水配制鹽溶液使溫度達(dá)到35℃（95℉）或更高，以驅(qū)趕二氧化碳。把此鹽溶液的pH值調(diào)整到6.5-----7.2范圍內(nèi)，這樣產(chǎn)生的溶液在35℃（95℉）霧化，其pH值不會有多大變化。

注釋4：新制備的鹽溶液可在過濾或潷析后將其置于儲罐，或者在把鹽溶液導(dǎo)向霧化器的管道端部，罩一塊雙層紗布，由此防止噴嘴堵塞。注釋5：可以加入稀釋的ACS試劑級鹽酸或氫氧化鈉溶液來調(diào)整pH值。段。

以上就是我司給大家所講的內(nèi)容，如您有相關(guān)產(chǎn)品需要咨詢，歡迎您直接來電4000-1998-38咨詢我司工作人員，獲得詳細(xì)的費用報價與周期等信息。
